雷达测速牌
1、测速仪雷达的基本功能
（1）定点式测速仪雷达

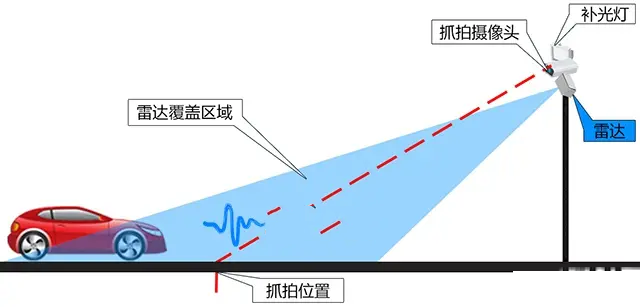

鑫光道技术平板型测速雷达TBR-110、多目标测速雷达TBR-260基于微波多普勒效应，可在小于400km/h速度范围内对检测区域内行驶的车辆进行速度准确检测，测速精度为-5~0km/h；触发精准，触发位置精度小于1m；抓拍车辆位置的一致性高，车辆抓拍率高达99%；同时，具有较好的环境适应性与稳定性，能够适应温度变化和湿度变化较大的室外工作环境。其中，平板型测速雷达TBR-110已通过安全与警用电子产品质量检测中心检验评定，并获得《计量器具型式批准证书》与国家测速仪型式评价实验室的《计量器具型式评价报告》，可作为交通管理部门在高速公路、城际公路、城市干线公路、城乡低等级公路等交通事故多发地段进行违法超速抓拍取证的依据。卡口测速抓拍系统工作示意图
如上图所示，雷达安装于L杆或龙门架等横杆上，位于被测道路正上方，面向道路，雷达相对于地面的偏转角度就是雷达的安装角度，触发雷达的同时相机抓拍，抓拍位置就是触发位置，触发位置到雷达的水平距离就是触发距离，触发位置需要在雷达的覆盖范围内

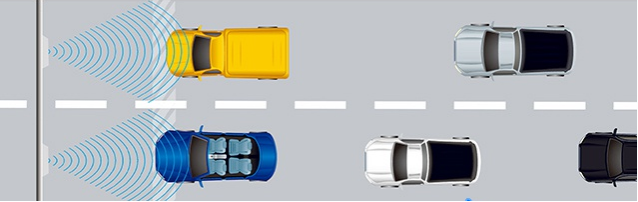

平板型测速雷达TBR-110安装于单个道路上方中间部分，由于雷达水平角度仅4.5°，只覆盖单个车道，有效避免了相邻车道的车辆速度干扰。单车道定点测速仪雷达工作示意图多目标测速雷达TBR-220安装于道路上方中间部分，根据道路情况不同，每个雷达可以监测2-4个车道，由于雷达纵向角度只有5.5°，使雷达在监控多车道同时，又具有雷达探测区域小、有效区分连续车辆，并且触发位置准确的优势。
